Lézervágás

A munkadarabokat kizárólag vektoros adatok alapján tudjuk vágni, gravírozni! (pl.:  .dxf  formátum), fotók, képek, látványtervek……stb, a lézervágógép számára érthetetlen adatok, ezeket ki kell rajzolni, meg kell tervezni, vektorizálni.

Amennyiben cégünket bízzák meg a megmunkálandó munkadarab(ok) megrajzolásával, megtervezésével, vektoros formába történő megvalósításával, megmunkálásával, úgy a tervezés során minden megkezdett 1/4 óránként 3000.-Ft+áfa tervezési díjat számítunk fel!  A lézervágó óradíja 8500.-Ft+áfa+anyag (de minimum 3000.-Ft)!

Néhány fontos tudnivaló azoknak, akik saját kezűleg szeretnék megtervezni a kivágandó munkadarabjaikat:

Fontos, hogy a kivágandó rész folytonossága néhány helyen (2-4) legyen megszakítva 0,5mm hosszban .

Ez azért fontos ,hogy az alkatrészek ne potyogjanak ki a helyükről a “tálcába”, ahol a lézernyaláb össze tudja égetni, és a termék így használhatatlanná váljon. Továbbá a vágófej is megakadhat benne és tönkreteszi a munkadarabot. Fa , vékony műanyag , papír……stb. esetében. Ez természetesen a plexire nem vonatkozik.

Bármilyen szériában vállaljuk az elképzelések megvalósítását:

Pl.: ékszer gyártás:  ( a termékeik jogvédelem alatt állnak)



betonkirekesztő elem

betonkirekesztő elem

betonkirekesztő elem













hab betonkirekesztő elem lézervágott díszítéssel

hab betonkirekesztő elem lézervágott díszítéssel



lézervágott dekor lámpa 1

lézervágott dekor lámpa 1





















lézervágott dekor lámpa

lézervágott dekor lámpa

kulcstartó konzollal



karácsonyi díszek

karácsonyi díszek









egyedi baglyos kulcstartó

egyedi baglyos kulcstartó

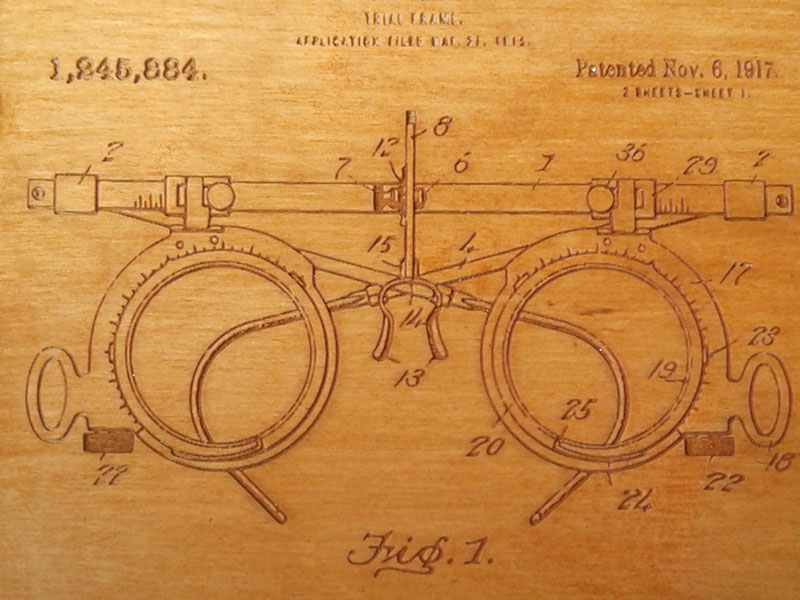

gravírozás

gravírozás









http://textilekszer.hu/en/katalogus/

bővebben: http://textilekszer.hu/en/katalogus/







Munkafelületünk a nagyobb igényeket is kielégíti:  2000x1000mm,  a vágó nyaláb maximális teljesítménye: 100 watt.

Hatásfoka is kiemelkedő:

  • A vágás illetve a gravírozás során az anyagot elpárologtatja a lézersugár.
  • Rendkívül pontos és szép eredmény tárul elénk a munkafolyamat során.

A fémekre csak speciális paszta alkalmazásával lehet gravírozni. Fémen kívül bármilyen anyagra lehet gravírozni illetve lehetőség van vágásra.



Modellezőknek:


A balsafa vágásánál se felejtsétek el a vágás vonalát néhány helyen megszakítani!

Az internetről letöltött pdf, jpg, tif, és egyéb formátumú tervek önmagukban nem alkalmasak a vágásra, ki kell szerkeszteni és a vágógép számára érthetővé (.dxf) kell tenni, úgy , hogy a KISZEDŐVONAL IS  benne legyen hisz nektek még a leg kissebb alkatrészre is szükség van.

A vágnivalót, alapanyag és méret szerint Pl: 3mm balza (általában 1000x100mm vagy 1070x 100mm vagy 900 x 1000mm) csoportosítani kell.



Állandó alapanyag raktárkészlet amit a vágáshoz biztosítani tudunk:

-Nyír rétegelt lemez: 3mm 5mm 6mm (fajsúlya 700-750kg/m3)

-Fehérített Nyár rétegelt lemez: 3mm 4mm (300kg/m3)

-Balsafát a Modell Hungária által forgalmazott választékból tudjuk biztosítani. (120-250kg/m3)



Ötlet!: például, ha több könnyítést teszel a fehérített nyár rétegelt lemez alkatrészekbe, akkor majdnem ugyan ott vagy súlyban mint a balsával, csak olcsóbb és erősebb lesz a szerkezet. Természetesen mindent nem lehet kiváltani.

Léteznek többrétegű (pl.:5 réteg) vékony (pl.: 0,4mm , 0,6 mm), modellezésben használt rétegelt lemezek . Ezeket az anyagokat 80% ban a ragasztóanyag teszi ki , vágáskor kormosra ég,  amit nem fog a ragasztó.Ezeknek az anyagoknak a vágási sebességük nagyon lassú, így a vágási költségük magas! Ezek a fajta anyagok nem olcsók, így meg gondolandó a használatuk a modellezésben . Természetesen vannak esetek, mikor nem lehet kihagyni őket.
